6個自由度
-
3個方向的連續轉動
-
無電纜限制來改進可靠性和進度
-
50 kg的負載能力
-
高精度和耐用性
-
可重復精度±10 µm
-
與其它六軸機器人相比有比較小的結構和較強的剛度
-
線性和旋轉多軸掃描
-
虛擬中心旋轉
-
高端控制器

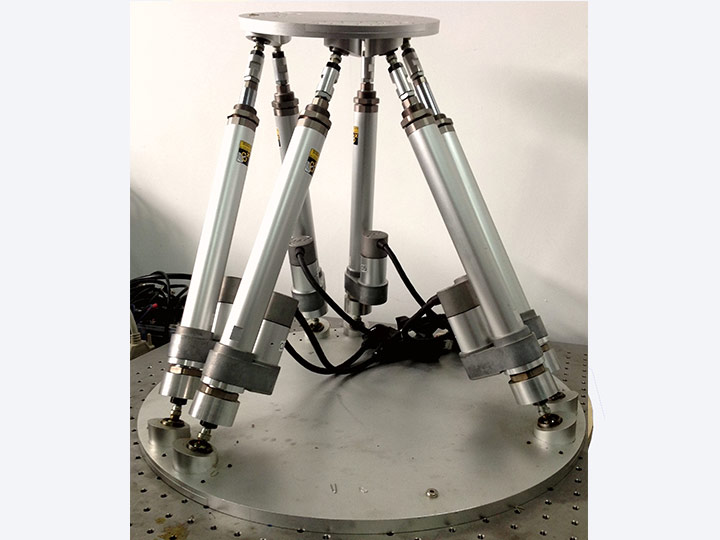

Stewart工作平臺是一種包含6個直線驅動裝置并聯的機器人，一般使用的是直線電機。這些驅動器被安裝在一對機械平臺上，其中上面的是動平臺，下面的是基礎平臺，6個連桿在上部平臺上形成3個固定點。裝備被固定在動平臺上，可以在6個自由度上移動和轉動。這是三個方向的直線運動 x，y和z（橫向，縱向和垂直方向），三個旋轉運動（pitch, roll, & yaw）。因此“六軸”平臺常用來代替Stewart工作平臺。
由于動平臺的運動是由幾個類似千斤頂運動組合而形成，因此這種平臺也被稱為協同運動平臺。由于協同效應（相互作用）之間的方式，驅動裝置被編程使用。
大多數對機器人應用，對其剛度是有要求的。串聯機器人可以通過使用高品質的旋轉接頭，通過調整以剛性的回應外部的力的方向，從而做到這一點。和串聯機器人相比，并聯機器人的主要缺點是運動空間有限。因?yàn)檫B桿可能會發生碰撞，并且每個連桿有5個被動角，每個都有它們的機械限制。并聯機器人的另一個缺點是，他們?cè)谄娈愇恢猛耆チ藙傂裕C(jī)器人獲得有限或無限度的自由，這是不可控的，它變成搖晃或移動）。無累積誤差，精度較高；驅動裝置可置于定平臺上或接近定平臺的位置，這樣運動部分重量輕，速度高，動態響應好；結構緊湊，剛度高，承載能力大；完全對稱的并聯機構具有較好的各向同性；工作空間較??；根據這些特點，并聯機器人在需要高剛度、高精度或者大載荷而無須很大工作空間的領域內得到了廣泛應用。
